自动补水系统是为了余热回收换热器装置循环水补水而设置的。在锅炉系统运行过程中进行补充除盐水，保证余热回收换热器装置热水循环系统内水压稳定，水量充足。

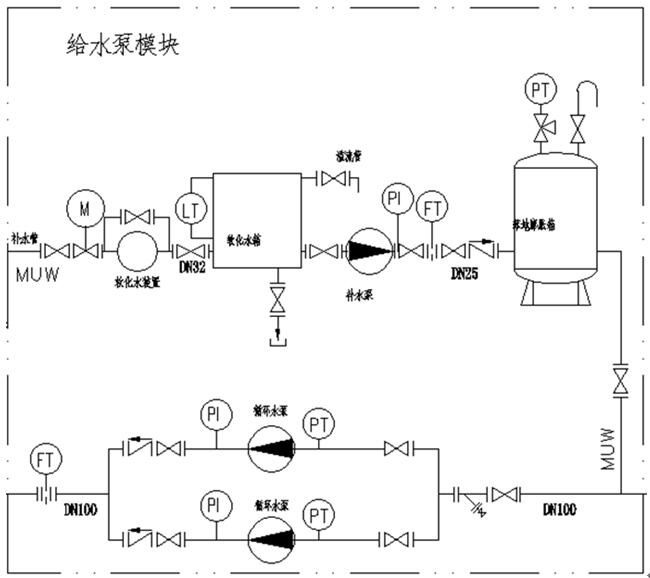

自动补水系统PID图



  1）循环水泵和补水泵选择

  循环水泵选择根据排气换热器热力计算，换热器热水循环量约为42t/h,换热器管组水阻力约0.1MPa，热水循环泵流量选择根据水泵标准参数，选择循环泵流量60m3/h，扬程42m，热水循环泵型号KZE80-200-15-2；

  补水泵选择根据换热器补水量确定，换热器补水量为换热器循环水量*排污率，排污率一般为3%-5%，计算补水量为1.5-2t/h,换热器设计压力为1.25MPa，补水泵按照水泵标准参数，选择补水泵流量2m3/h，扬程160m。



  2）膨胀罐计算

  膨胀罐设计，根据系统管线及换热管内的水受热膨胀增加的体积来选择，根据计算换热器系统膨胀量约为0.08m3，选用容积为0.6m3气囊式膨胀罐。

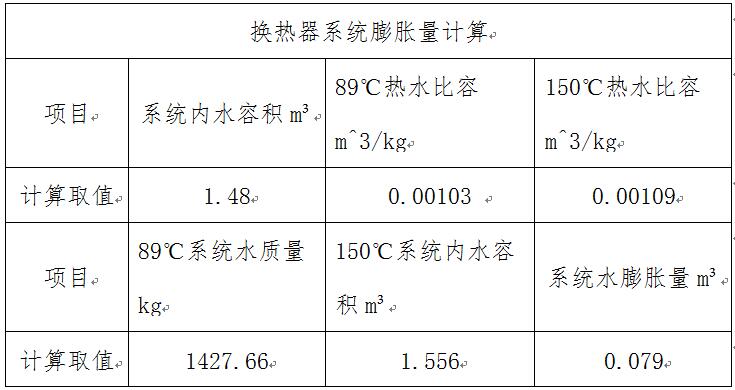

  换热器系统膨胀量计算



  3）软化水箱

  软化水箱根据换热器补水量确定，水箱储水量满足软水装置维修时，换热器一小时补水量的要求，软化水箱容积选择2m3。



  4)管路计算

  给水模块系统管路选择，根据余热回收换热器装置系统给水管道水流速1.5-3m/s设计计算，给水主管道选用DN100。
