余热锅炉，是指利用各种工业过程中的废气、废料或废液中的余热及其可燃物质燃烧后产生的热量把水加热到一定工况的锅炉。余热是在工业生产中未被充分利用就排放掉的热量，它属于二次能源，是一次能源和可燃物料转换后的产物。





  凯能科技余热锅炉回收利用的是其中一大类高温烟气余热：它是常见的一种形式，其特点是产量大、产点集中，连续性强，便于回收和利用，其带走热量占总热量的40~50%，该余热锅炉回收热量，可用于生产或生活用热及发电。





  余热锅炉”总体来讲只有“锅”没有“炉”，主要是利用废气作为热源，因此不需要燃烧系统(除非有补燃要求)。在燃气轮机内做功后排出的烟气，仍具有比较高的温度，一般在540℃左右，利用这部分气体的热能，可以提高整个装置的热效率。通常是利用此热量加热水，使水变成蒸汽。蒸汽可以用来推动蒸汽轮机一发电机，也可用于生产过程的加热或供生活取暖用。





  一、余热发电主要设备及其作用：



  (一)余热锅炉组成部分

  余热锅炉是由锅炉本体、过热器、蒸发器、省煤器、汽包等附属管道组成,它们的作用如下：



  (1)锅炉本体：吸收炉膛中的热量，产生蒸汽。



  (2)过热器：将饱和蒸汽进一步加热，提高蒸汽温度为过热蒸汽。



  (3)省煤器：利用烟气的余热提高给水温度，降低排烟温度，提高锅炉热效率。



  (4)汽包：是锅炉蒸发设备中的主要部件，是汇集炉水饱和蒸汽的圆筒形容器，是加热、蒸发、过热三个过程的分界点。



  （二）余热锅炉工作原理：

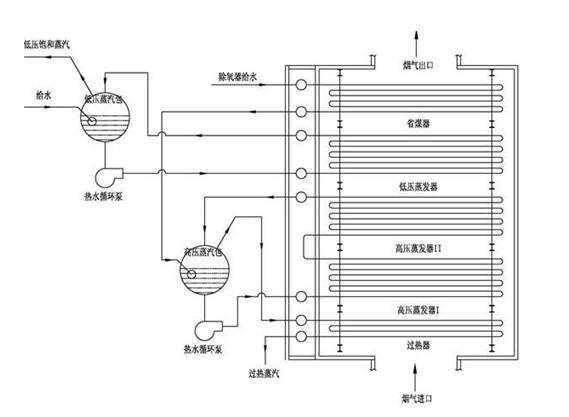

  给水进入余热锅炉的省煤器加热后被送入汽包，汽包内的水通过下降管在分配到蒸发器，再次加热产生饱和蒸汽、饱和水混合物回到汽包，产生的蒸汽通过汽包上部汽水分离器送到过热蒸汽，使饱和的水蒸气变成过热蒸汽。



  余热烟气经过过热器-蒸发器-省煤器。





  （三）余热发电主机设备介绍

  汽轮机部分：汽轮机是由汽轮机本体、调速系统、危机保安器及油系统组成，它们的作用如下：汽轮机本体：由锅炉输出的高温高压蒸汽吹动叶轮转动，将热能转变为机械能。



  二、余热发电工艺流程介绍

  余热发电工艺流程简介

  余热发电的热力循环是基本的蒸汽动力循环，即汽、水之间的往复循环过程。汽水系统是由锅炉、汽轮机、凝汽器、凝结水泵、除氧器、锅炉给水泵等组成。炉水在锅炉内加热成蒸汽，经过过热器进一步将蒸汽加热成过热蒸汽，过热蒸汽经过主蒸汽母管进入汽轮机，过热蒸汽在汽轮机中不断膨胀加速，高速流动的蒸汽冲动汽轮机叶片做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入凝汽器热水井。这样，锅炉水经历了一个水一蒸气→水的工艺过程。



  燃气蒸汽轮机余热锅炉进行的余热发电，是当今世界上发展极为迅速的一种高效、低污染发电技术，它己成为各国家新建热力发电厂的首选系统，具良好的社会效益和广阔的市场前景。根据燃气轮机烟气特点开发的余热锅炉主要有单压、多压、立式、卧式、自然循环和强制循环等多种结构形式，适应于不同工艺的要求。



该系列余热锅炉主要有以下特点：

1、模块结构设计，布置合理，性能稳定；

2、锅炉能适应不同燃料的燃机，满足不同余热利用需要；

3、锅炉能够适应燃机频繁启停要求，调峰能力强，启动快捷；

4、锅炉采用保温性好，气密性强，结构简单；

5、锅炉部件组装出厂，安装方便，周期短。





 如果您对发电机组余热锅炉感兴趣，请致电138-0897-6929，我们将竭诚为您服务!

















专注节能环保20年，转载请注明出处。
