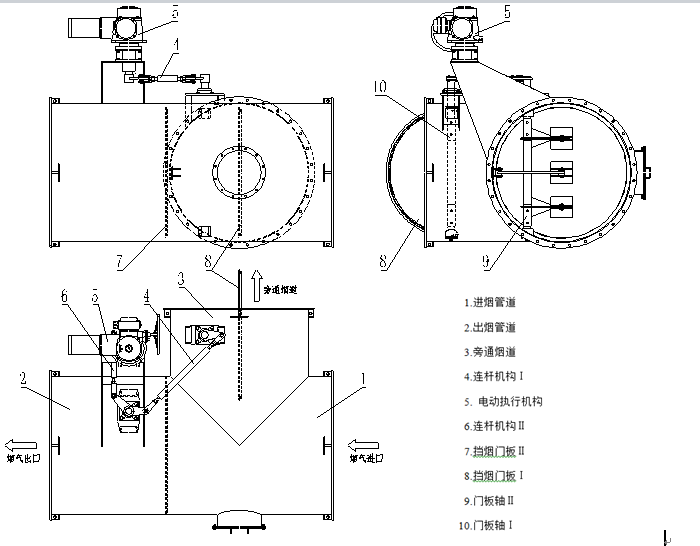

安博平台设计生产的双门板式烟气三通阀，适用于较大烟道管径中，它包括进烟管道、出烟管道和旁通烟道，在出烟管道的内腔和旁通烟道的内腔分别设有挡烟门板Ⅰ和挡烟门板Ⅱ，它们分别通过门板轴Ⅰ和门板轴Ⅱ连接连杆机构Ⅰ和连杆机构Ⅱ，连杆机构由电动执行机构控制，以实现烟气在锅炉烟道和旁通烟道之间的切换。



  电动执行机构全开时连杆机构Ⅱ通过门板轴Ⅱ带动挡烟门板Ⅱ打开出烟管道，同时连杆机构Ⅰ通过门板轴Ⅰ带动挡烟门板Ⅰ关闭旁通烟道，此时高温烟气通过电动三通阀的进出烟道进入余热锅炉工作；电动执行机构全关时连杆机构Ⅰ通过门板轴Ⅰ带动挡烟门板Ⅰ打开旁通烟道，同时连杆机构Ⅱ通过门板轴Ⅱ带动挡烟门板Ⅱ关闭出烟管道，此时高温烟气通过旁通烟道，余热锅炉没有高温烟气进入则不工作。



  双门板式烟气三通阀具有牢固耐用、操作方便、机械电动相结合及密封性好等优点。



  本三通阀设计规格采用标准系列:DN800~DN2600，接口采用法兰形式（可根据用户要求匹配），可根据不同使用温度选用不同门板材料：碳钢、15CrMo、SUS304等。

启闭时间：15~45 s

输出讯号：4~20mA

电源配置：380VAC 50HZ







 如果您对余热锅炉设备感兴趣，请致电凯能科技，我们将竭诚为您服务!
